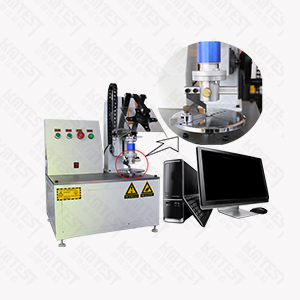

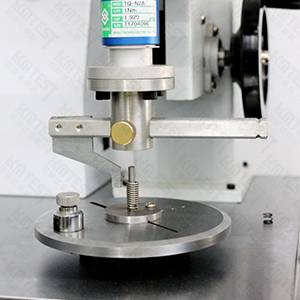

立式彈簧扭轉試驗機主要分為：手動式、數顯式、微機控制式。立式彈簧扭轉試驗機（多量程）主要針對于扭簧、蝸卷彈簧、彈性元件和摩擦機構的扭轉角、扭轉力矩的測試。顯示器顯示被測試零件的角度-扭矩曲線；實時顯示角度、扭矩、曲線、扭矩峰值保持、試驗機工作狀態；試驗數據存儲、打印試驗報表等。采用精密減速器傳動，具有加載均勻、穩定、無沖擊現象、數據采集控制準確的特點。增加相應輔具可以對金屬材料、非金屬材料以及各類構件如傳動軸、半軸等靜態力學的性能測試。

KN立式手動彈簧扭轉試驗機系列
最大扭矩	1Nmm、5Nmm、10Nmm、20Nmm、50Nmm、100Nmm、200Nmm、1000Nmm、5000Nmm、（可定制
試驗機級別	1級	扭矩測量范圍	1%FS-100%FS
扭矩分辨力	0.001~0.01 N•m	試驗加扭矩方向	正反兩方向
扭轉速度控制范圍	0.1°-720°/min可定制	扭矩分辨力	1/±300000
轉角測量范圍	0°±99999.99°	試驗行程	70-150mm（可定制）
示值重復性相對誤差	＜0.5%	扭矩示值相對誤差	＜±0.5%/＜±1%
供電電源	220V，50Hz	扭轉角示值相對誤差	＜±0.5%
加載方式	手動	扭轉附具	常用附具一套
設備重量	機型不同重量不同	外觀	應符合GB/T2611要求

KN立式數顯彈簧扭轉試驗機系列
最大扭矩	1Nmm、5Nmm、10Nmm、20Nmm、50Nmm、100Nmm、200Nmm、1000Nmm、5000Nmm（可定制）
試驗機級別	0.5級/1級	扭矩測量范圍	1%FS-100%FS
扭矩分辨力	0.001~0.01 N•m	試驗加扭矩方向	正反兩方向
扭轉速度控制范圍	0.1°-720°/min可定制	扭矩分辨力	1/±300000
轉角測量范圍	0°±99999.99°	試驗行程	70mm（可定制）
示值重復性相對誤差	＜0.5%	扭矩示值相對誤差	＜±0.5%/＜±1%
供電電源	220V，50Hz	扭轉角示值相對誤差	＜±0.5%
加載方式	全自動	扭轉附具	常用附具一套
設備重量	約80KG	外觀	應符合GB/T2611要求

KN立式微機控制彈簧試驗機系列
最大扭矩	1Nmm、5Nmm、10Nmm、20Nmm、50Nmm、100Nmm、200Nmm、1000Nmm、5000Nmm、10Nm、20Nm、50Nm、100Nm、200Nm、500Nm（可定制）
試驗機級別	0.5級/1級	扭矩測量范圍	1%FS-100%FS
扭矩分辨力	0.0001~0.01 N•m	試驗加扭矩方向	正反兩方向
扭轉速度控制范圍	0.1°-720°/min可定制	扭矩分辨力	1/±300000
轉角測量范圍	0°±99999.99°	試驗行程	70mm-300mm（可定制）
示值重復性相對誤差	＜0.5%	扭矩示值相對誤差	＜±0.5%/＜±1%
供電電源	220V，50Hz	扭轉角示值相對誤差	＜±0.5%
保護功能	試驗機有過載保護功能	扭轉附具	常用附具一套
設備重量	約80KG	外觀	應符合GB/T2611要求

1.主機：采用立柱式結構。

2.傳動系統：由電機，驅動器，減速系統，精密絲杠副及導向部分等組成。

3.測力系統：由高精度測力傳感器、AD芯片等組成。

4.位移測量：由光電編碼器組成。

5.測量控制系統：試驗力測量控制系統由高精度負荷傳感器、測量放大器、A/D轉換、穩壓電源等組成；角度測量控制系統由光電編碼器、倍頻整形電路、計數電路等組成。通過各種信號處理等功能。

6.安全保護裝置：過載保護、過流、過壓保護等。
